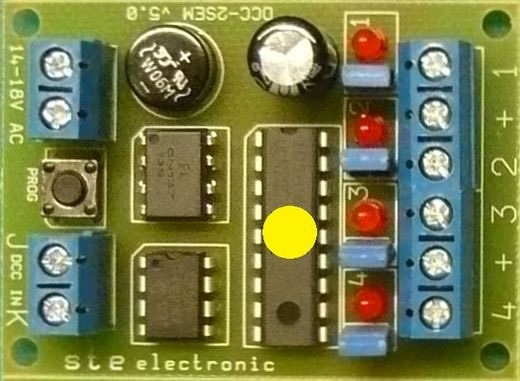

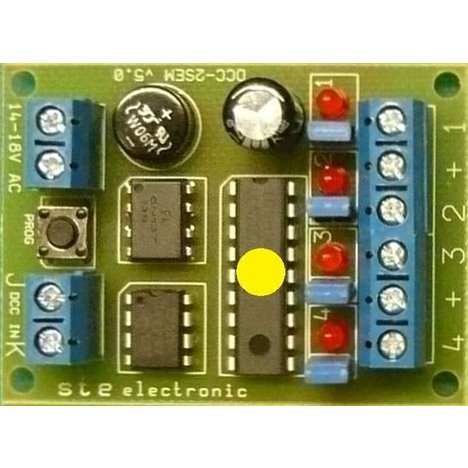

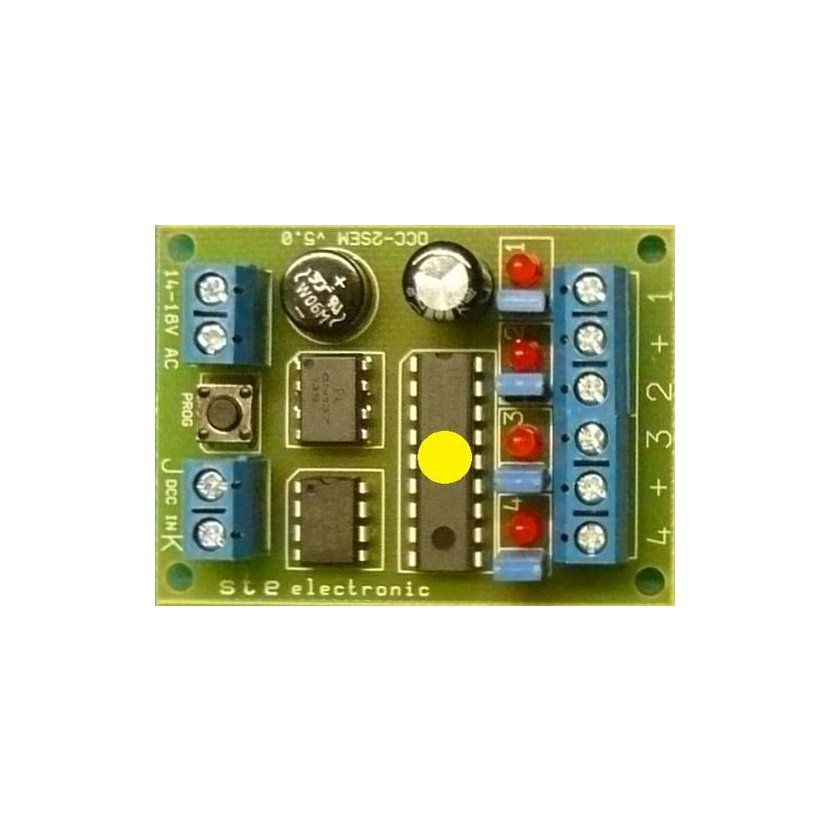

DCC dekodér pro světelná návěstidla (2x dvojsvětelné nebo 1x trojsvětelné a relé).

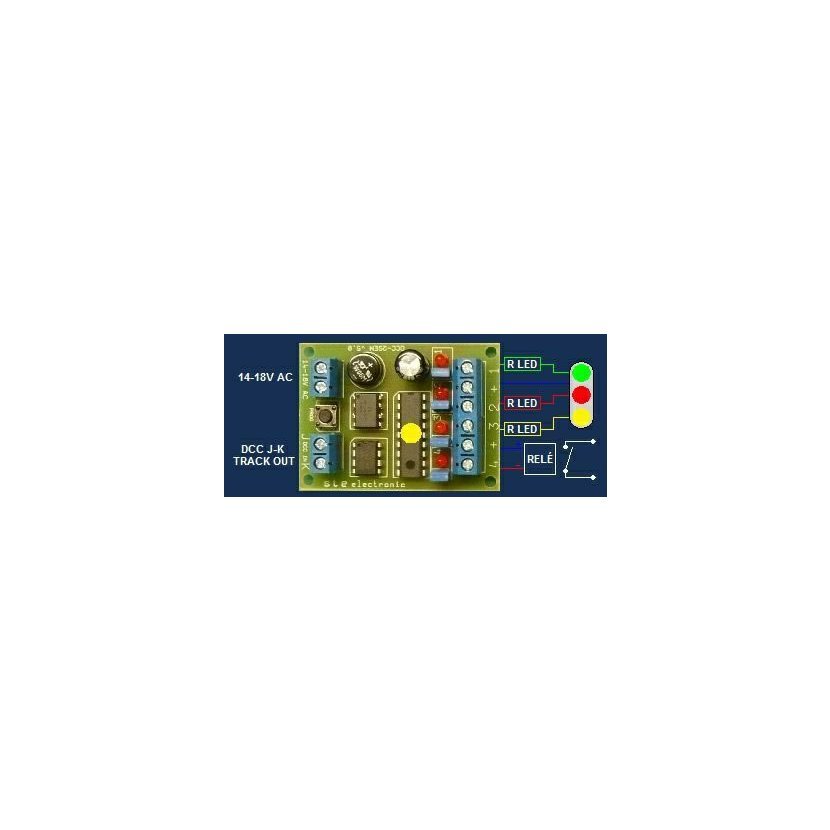

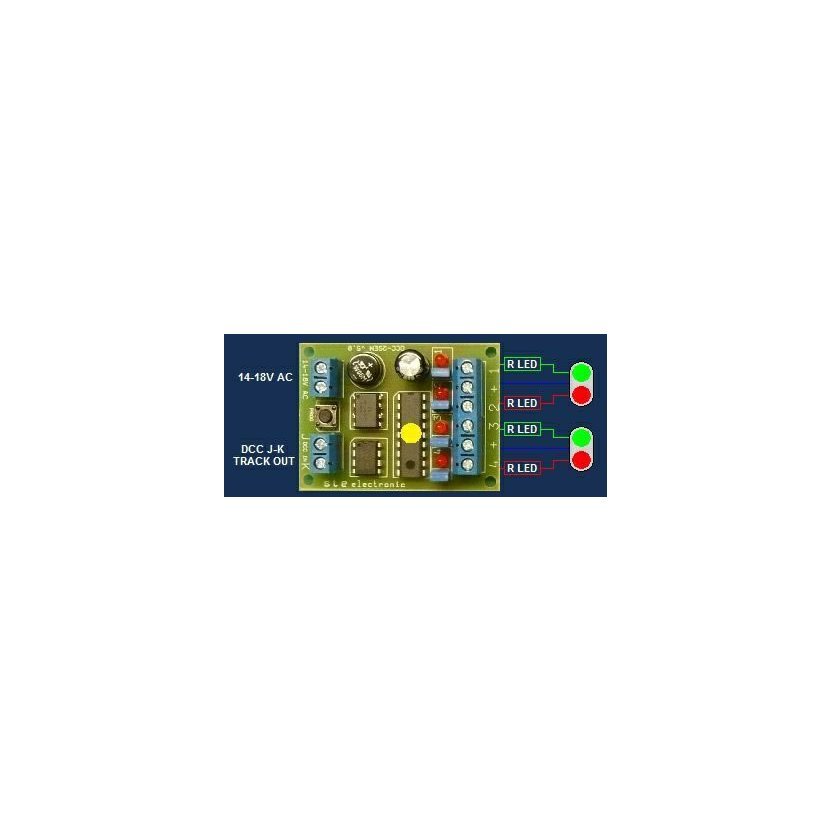

Relé (12VDC) sepne, když svítí na návěstidle červená. K dekodéru je možno připojit jedno nebo dvě dvojsvětelná návěstidla, nebo jedno třísvětelné návěstidlo a ovládací relé.

Žárovková návěstidla se zapojují přímo, návěstidla osazené LED diodami se musí zapojit přes ochranné rezistory, jinak dojde ke zničení LED v návěstidle a může následně dojít k destrukci výstupních obvodů dekodéru.

K částečné eliminaci tohoto problému jsou výstupy dekodéru opatřeny rezistory 100Ω. Výstupy dekodéru jsou opatřeny červenými LED diodami, aby byla možnost jej naprogramovat i bez připojených výstupů a i pro hledání závady pod panelem vidíme stav výstupů.

Dekodér má integrované výstupní rezistory, pokud vyjmeme propojky AMP, uplatní se výstupní rezistory a nemusíme LED diody vybavovat rezistory. Rezistory mají hodnotu 1kΩ.

Dekodér zabírá dvě po sobě jdoucí adresy začínající lichým číslem. Je jedno, kterou z těchto dvou adres navolíte, dekodér lichou z dvojice přiřadí prvnímu výstupu, sudou druhému.

Vstupní signál: DCC - NMRA kompatibilní
Vstupní napětí: 14-18V AC (střídavé)
Výstupní napětí: cca 20V DC (stejnosměrné)
Počet výstupů: 4
Proudová zatížitelnost: max 1A na jeden výstup
Celková zatížitelnost: max 1A celkem na dekodér
